Tetracat
TetraCat ist ein Windows-Programm zum Auslesen verschiedener Informationen von Motorola-TETRA-Funkgeräten über die PEI-Schnittstelle mittels AT-Befehlen.
Die Software wurde mit den Geräten Motorola MTM5400 und Motorola MTP3550 getestet. Die Funktion mit anderen TETRA-Endgeräten kann nicht garantiert werden.
Hauptfunktionen
- Anzeige von Informationen zum aktuell verbundenen TETRA-Basisstaion
- Überwachung des RSSI-Werts (Empfangsfeldstärke)
- Empfang und Auswertung von GPS-Positionsdaten
- Export der GPS-Daten in eine KML-Datei zur Weiterverarbeitung, beispielsweise mit Google My Maps
- Dokumentation von Fahrstrecken zur Analyse der TETRA-Netzversorgung und Erreichbarkeit von Basisstaion
Verwendete AT Befehle
- ati
- at+creg
- at+ctom
- at+gcli
- at+gpspos
Hintergrund
Da sich mein nächstgelegener TMO-Repeater mehr als 30 km entfernt befindet und nur eine Innenantenne verwendet werden kann, benötigte ich eine Möglichkeit, den RSSI-Wert kontinuierlich zu überwachen. Dadurch konnte die Antenne optimal ausgerichtet und die Empfangsqualität verbessert werden. Inzwischen wurde die ursprüngliche Dipolantenne durch eine Moxon-Antenne ersetzt, wodurch sich die Empfangsbedingungen deutlich verbessert haben.
GPS & KML
GPS-Positionen werden zusammen mit den zugehörigen Repeater-Informationen für jeden aufgezeichneten Punkt in einer KML-Datei gespeichert.
Erklärung der GPS-Anzeige
- GPS cnt: Anzahl der empfangenen GPS-Datensätze. Einmal pro Sekunde wird geprüft, ob ein gültiges GPS-Signal verfügbar ist.
- Pos Diff [m]: Entfernung in Metern zum zuletzt empfangenen GPS-Punkt.
- GPS cnt diff > 50m : Anzahl der in die KML-Datei geschriebenen Einträge. Ein neuer Eintrag wird erstellt, wenn die Positionsänderung mehr als 50 Meter beträgt.
Für jeden gespeicherten Punkt werden folgende Informationen hinterlegt:
- GPS-Position
- Repeater-Kennung (Carrier)
- RSSI-Wert
- CX-Wert

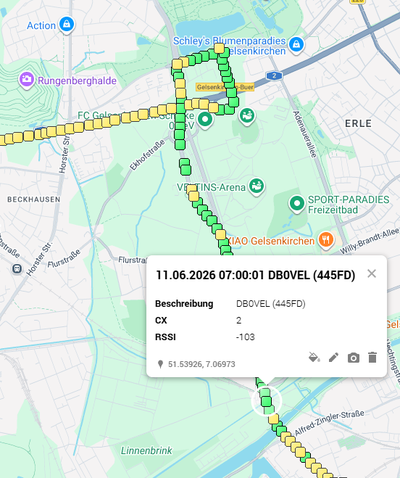

Die aufgezeichneten Daten können anschließend beispielsweise in Google My Maps visualisiert und ausgewertet werden.
Markierungen
- Gelbe Marker = keine Verbindung zum Repeater
- Grüne Marker = Verbindung zum Repeater besteht
Programm History
- v1.0.0.0 - 06-MAI-26 - erste Version
- v1.1.0.0 - 09-MAI-26 - Carrier und LAC info hinzu
- v1.2.0.0 - 11-JUN-26 - GPS Verlauf in KML Datei speichern (inkl Repeater Infos)
